Hydrogen Induced Cracking (HIC): Retak Internal pada Baja Akibat Paparan Hidrogen

Pada industri minyak dan gas, petrokimia, serta berbagai fasilitas yang beroperasi dalam lingkungan sour, material baja dapat mengalami jenis kerusakan yang tidak selalu terlihat dari permukaan. Salah satu mekanisme tersebut adalah Hydrogen Induced Cracking (HIC).

HIC terjadi ketika hidrogen yang terbentuk selama proses korosi masuk dan berdifusi ke dalam material. Hidrogen kemudian dapat berkumpul pada lokasi tertentu di dalam struktur mikro, seperti inklusi non-logam dan area dengan ketidaksempurnaan material. Akumulasi tersebut dapat menyebabkan terbentuknya retakan internal.

Berbeda dengan korosi umum yang menghasilkan penipisan permukaan, HIC dapat berkembang di dalam material sehingga peralatan yang tampak masih baik dari luar belum tentu bebas dari kerusakan.

1. Apa Itu Hydrogen Induced Cracking (HIC)?

Hydrogen Induced Cracking (HIC) adalah mekanisme retak internal pada material logam akibat masuknya dan akumulasi hidrogen atomik di dalam material.

HIC paling sering menjadi perhatian pada carbon steel dan low-alloy steel, khususnya ketika material berada dalam lingkungan yang memungkinkan terbentuknya hidrogen, seperti lingkungan yang mengandung hidrogen sulfida (H₂S).

Hidrogen yang masuk ke dalam baja dapat berdifusi melalui struktur material dan terperangkap pada lokasi tertentu. Ketika konsentrasi hidrogen meningkat, tekanan lokal dan kerusakan mikrostruktur dapat memicu terbentuknya retakan.

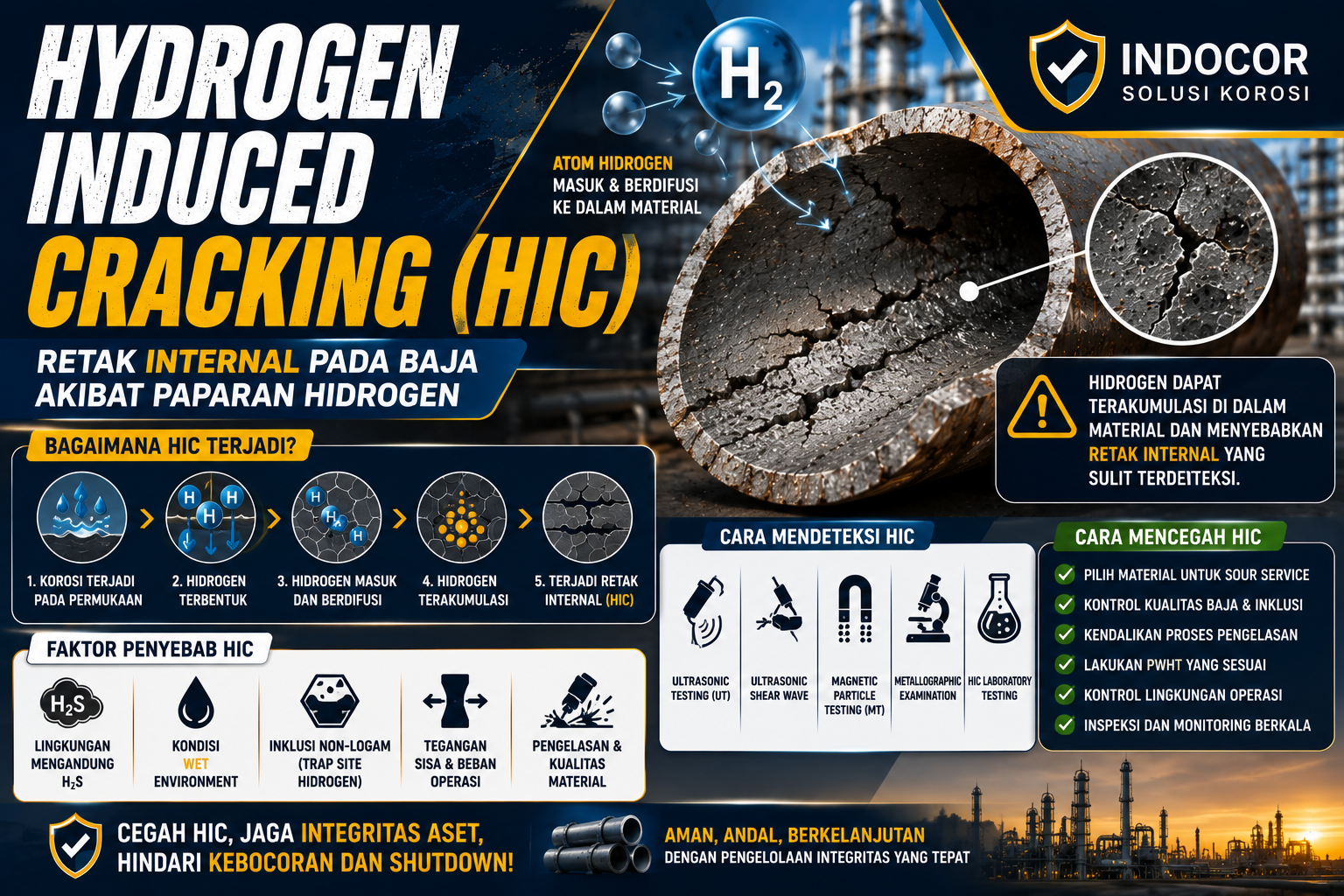

2. Bagaimana HIC Terjadi?

Secara sederhana, proses HIC dapat digambarkan melalui beberapa tahapan.

Tahap 1 — Terjadi Reaksi Korosi

Pada lingkungan tertentu, terutama lingkungan sour, reaksi korosi pada permukaan baja dapat menghasilkan hidrogen.

Tahap 2 — Hidrogen Masuk ke Material

Sebagian hidrogen yang terbentuk pada permukaan tidak langsung keluar sebagai molekul H₂. Sebagian dapat masuk ke dalam material dalam bentuk atomik.

Tahap 3 — Hidrogen Berdifusi

Atom hidrogen bergerak melalui struktur mikro material.

Hidrogen dapat berkumpul pada:

• inklusi non-logam,
• batas butir,
• rongga mikro,
• dislokasi,
• dan lokasi dengan konsentrasi tegangan tertentu.

Tahap 4 — Terbentuk Retakan

Akumulasi hidrogen dapat menyebabkan terbentuknya tekanan lokal dan kerusakan pada material sehingga muncul retakan internal.

Retakan tersebut dapat berkembang dan saling terhubung sehingga menghasilkan kerusakan yang lebih besar.

3. Apa Hubungan HIC dengan Hidrogen Sulfida (H₂S)?

H₂S merupakan salah satu faktor penting dalam lingkungan yang dapat menyebabkan HIC.

Pada kondisi wet H₂S, reaksi korosi dapat menghasilkan hidrogen yang kemudian masuk ke dalam baja.

Karena itu, fasilitas yang menangani minyak atau gas dengan kandungan H₂S perlu memperhatikan potensi kerusakan akibat hidrogen.

Penelitian terhadap baja karbon di Indonesia juga menunjukkan adanya hubungan antara proses hydrogen charging, struktur mikro, dan ketahanan terhadap serangan hidrogen.

4. Material yang Rentan terhadap HIC

Tidak semua material memiliki tingkat kerentanan yang sama.

HIC menjadi perhatian khusus pada:

• carbon steel,
• low-alloy steel,
• pelat baja untuk pressure vessel,
• material perpipaan,
• dan material yang digunakan pada sour service.

Sifat material, komposisi kimia, mikrostruktur, kandungan inklusi, serta proses manufaktur dapat memengaruhi ketahanan terhadap HIC.

5. Peran Inklusi Non-Logam

Salah satu aspek penting dalam HIC adalah keberadaan non-metallic inclusions.

Inklusi tertentu dapat menjadi lokasi perangkap hidrogen. Apabila hidrogen terakumulasi dalam jumlah yang cukup, dapat terbentuk rongga dan retakan di sekitar inklusi.

Karena itu, kualitas metalurgi baja menjadi salah satu faktor penting dalam meningkatkan ketahanan terhadap HIC.

Pengendalian jumlah, bentuk, dan distribusi inklusi menjadi bagian penting dalam produksi baja untuk aplikasi yang memiliki risiko paparan hidrogen.

6. Apa Itu Hydrogen Blistering?

Sebelum berkembang menjadi retakan, akumulasi hidrogen dapat menyebabkan terbentuknya hydrogen blister.

Hydrogen blister merupakan penggelembungan lokal pada material akibat akumulasi hidrogen pada rongga atau area tertentu di dalam baja.

Jika tekanan internal terus meningkat, material dapat mengalami:

• deformasi lokal,
• pembentukan retakan,
• hingga berkembang menjadi jaringan retakan internal.

Dalam kondisi tertentu, retakan dapat berkembang secara bertahap dan membentuk pola seperti tangga yang dikenal sebagai stepwise cracking.

7. HIC dan SOHIC: Apa Bedanya?

HIC perlu dibedakan dari Stress-Oriented Hydrogen Induced Cracking (SOHIC).

Hydrogen Induced Cracking (HIC)

HIC pada dasarnya dapat berkembang akibat akumulasi hidrogen dan tidak memerlukan tegangan tarik eksternal sebagai syarat utama.

Stress-Oriented Hydrogen Induced Cracking (SOHIC)

SOHIC merupakan bentuk kerusakan yang melibatkan susunan retakan yang dipengaruhi oleh tegangan, sehingga retakan-retakan kecil dapat tersusun dan berkembang secara lebih terarah.

Dengan demikian, HIC dan SOHIC memiliki hubungan erat tetapi bukan istilah yang identik.

8. Faktor yang Mempengaruhi HIC

Beberapa faktor yang dapat meningkatkan risiko HIC meliputi:

a. Lingkungan H₂S

Lingkungan wet H₂S dapat meningkatkan potensi masuknya hidrogen ke dalam baja.

b. Kualitas Material

Kandungan inklusi, mikrostruktur, kekuatan material, dan proses manufaktur berpengaruh terhadap ketahanan HIC.

c. Temperatur

Perubahan temperatur dapat memengaruhi reaksi korosi dan mobilitas hidrogen dalam material.

d. Kondisi Permukaan

Kerusakan coating atau kondisi permukaan tertentu dapat meningkatkan interaksi material dengan lingkungan.

e. Tegangan dan Kondisi Pengelasan

Tegangan sisa dan kondisi mikrostruktur di sekitar sambungan las dapat memengaruhi perkembangan retak akibat hidrogen.

Penelitian pada pipa API 5L X65 di Politeknik Negeri Semarang menunjukkan bahwa HIC menjadi salah satu perhatian dalam sour service dan berkaitan dengan kondisi pengelasan serta post-weld heat treatment (PWHT).

9. Bagaimana HIC Dideteksi?

Karena HIC dapat berkembang di dalam material, inspeksi permukaan saja tidak selalu cukup.

Beberapa metode yang dapat digunakan meliputi:

Ultrasonic Testing (UT)

UT dapat digunakan untuk mendeteksi indikasi internal dan perubahan kontinuitas material.

Ultrasonic Shear Wave

Teknik ultrasonik tertentu dapat digunakan untuk mengevaluasi retakan dan diskontinuitas dengan orientasi tertentu.

Magnetic Particle Testing (MT)

MT dapat membantu menemukan indikasi retak yang mencapai atau mendekati permukaan pada material feromagnetik.

Metallographic Examination

Analisis metalografi dapat digunakan untuk mempelajari karakteristik retakan dan hubungan antara retakan dengan mikrostruktur.

HIC Laboratory Testing

Pengujian HIC dapat digunakan pada material untuk mengevaluasi ketahanannya terhadap lingkungan yang menghasilkan hidrogen.

10. Cara Mencegah HIC

Pencegahan HIC sebaiknya dilakukan sejak tahap pemilihan material dan desain.

Memilih Material untuk Sour Service

Material harus memiliki ketahanan yang sesuai terhadap lingkungan operasi.

Mengendalikan Kualitas Baja

Pengendalian inklusi dan mikrostruktur dapat membantu meningkatkan ketahanan terhadap HIC.

Mengendalikan Proses Pengelasan

Prosedur pengelasan harus mempertimbangkan sumber hidrogen dan kondisi material.

Mengontrol Tegangan Sisa

Pada aplikasi tertentu, PWHT dapat digunakan untuk mengurangi tegangan sisa yang berkaitan dengan proses pengelasan.

Penelitian pada material API 5L X65 menunjukkan penerapan PWHT dalam konteks pipa sour service dan evaluasi HIC.

Mengendalikan Lingkungan Operasi

Pengendalian kondisi proses dapat membantu mengurangi kondisi yang mendukung pembentukan dan penyerapan hidrogen.

Melakukan Inspeksi Berkala

Inspeksi berbasis risiko diperlukan untuk mengidentifikasi area yang berpotensi mengalami kerusakan sebelum retak berkembang lebih jauh.

11. Hubungan HIC dengan Asset Integrity Management

Dalam Asset Integrity Management (AIM), HIC perlu dimasukkan sebagai salah satu mekanisme degradasi apabila aset beroperasi pada lingkungan yang berpotensi menghasilkan hidrogen.

Data mengenai:

• material,
• kandungan H₂S,
• kondisi operasi,
• riwayat inspeksi,
• hasil pengujian NDT,
• serta kondisi sambungan las

dapat digunakan untuk menentukan strategi inspeksi dan mitigasi.

Informasi tersebut juga dapat mendukung:

• Risk Based Inspection (RBI),
• Remaining Life Assessment (RLA),
• Fitness For Service (FFS),
• dan perencanaan maintenance.

12. HIC dalam Industri Minyak dan Gas

Sistem yang menangani fluida sour memiliki perhatian khusus terhadap HIC karena keberadaan H₂S dapat meningkatkan potensi penyerapan hidrogen.

Komponen yang perlu diperhatikan antara lain:

• pipeline,
• pressure vessel,
• separator,
• storage tank,
• process piping,
• dan sambungan las.

Pemilihan material untuk sour service karena itu tidak hanya mempertimbangkan kekuatan mekanik, tetapi juga ketahanan terhadap mekanisme kerusakan akibat hidrogen.

Kesimpulan

Hydrogen Induced Cracking (HIC) merupakan salah satu mekanisme kerusakan yang dapat menyebabkan retak internal pada material baja akibat masuk dan terakumulasinya hidrogen di dalam material.

Mekanisme ini sangat relevan pada fasilitas yang beroperasi dalam lingkungan wet H₂S atau sour service. Keberadaan inklusi, mikrostruktur material, kondisi pengelasan, serta lingkungan operasi dapat memengaruhi tingkat kerentanan terhadap HIC.

Berbeda dengan korosi umum yang mudah dikenali melalui penipisan permukaan, HIC dapat berkembang di dalam material tanpa indikasi visual yang jelas. Oleh karena itu, pemilihan material yang tepat, pengendalian proses pengelasan, inspeksi NDT, dan pengelolaan integritas aset menjadi bagian penting dalam pencegahannya.

Dengan memahami HIC sejak tahap desain hingga operasi, perusahaan dapat mengurangi risiko kebocoran, kegagalan peralatan, dan penghentian operasi yang tidak direncanakan.

Referensi

1. Wulandari, A. (2011). Studi Ketahanan Korosi H₂ pada Baja Karbon Rendah yang Mengalami Canai Hangat 600°C. Fakultas Teknik, Universitas Indonesia.
2. Pratama, A. I. (2013). Pengaruh Ukuran Butir Ferit Hasil Canai Hangat 650°C Multi Pass Reversible terhadap Ketahanan Korosi Hydrogen Induced Cracking pada Baja Karbon Rendah. Fakultas Teknik, Universitas Indonesia.
3. Riastuti, R., Riyanti, P., Priadi, D., & Siradj, E. S. (2012). Effect of Hydrogen Charging on Microstructure Morphology of Warm Rolled Low Carbon Steel. Advanced Materials Research, 418–420, 1076–1080.
4. Kusminah, I. L., Anggara, D., Wardani, D., Widodo, E. W. R., Nafi, M., Handoko, L., Djati, A. L., & Trianto, R. A. (2024). Analysis of the Effect of PWHT on the Corrosion Test of API 5L X65 Material in Submerged Arc Welding. Eksergi, 20(3). Penelitian ini membahas HIC pada pipa API 5L X65 untuk aplikasi sour service.
5. Munir, B., Suryadi, & Suryo, B. (2013). Contribution of Galvanizing Layer to Hydrogen Induced Cracking Failure of AISI 4140 Bolt for Padeye Fixing in Marine Environment. Advanced Materials Research, 789, 502–506.
6. Badan Riset dan Inovasi Nasional (BRIN). Publikasi terkait korosi, material, dan degradasi logam sebagai sumber pendukung kajian integritas material.
7. Badan Standardisasi Nasional (BSN). Standar nasional terkait material, pengelasan, inspeksi, dan pengelolaan aset yang relevan dengan integritas fasilitas industri.
