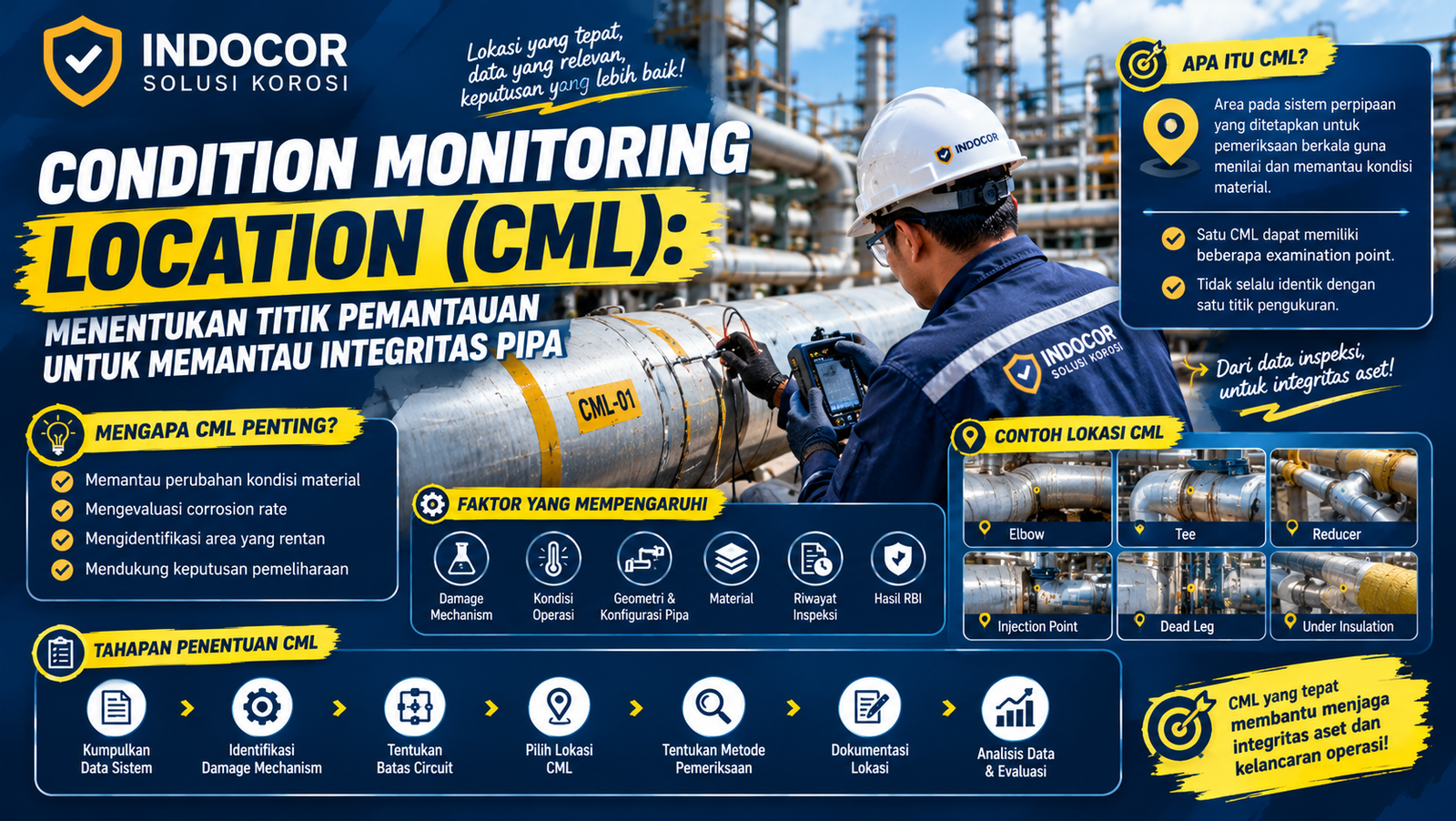

Condition Monitoring Location (CML): Menentukan Titik Pemantauan untuk Memantau Integritas Pipa Pendahuluan

Dalam fasilitas industri, sistem perpipaan dapat mengalami berbagai bentuk degradasi selama beroperasi. Penurunan ketebalan akibat korosi internal, korosi eksternal, erosion-corrosion, maupun mekanisme kerusakan lainnya dapat mengurangi kemampuan pipa untuk menahan tekanan dan menjalankan fungsinya secara aman.

Untuk mengetahui perkembangan kerusakan tersebut, inspeksi perlu dilakukan pada lokasi yang telah ditentukan berdasarkan karakteristik sistem dan potensi mekanisme kerusakannya.

Salah satu konsep penting dalam inspeksi perpipaan adalah Condition Monitoring Location (CML). CML merupakan area yang ditetapkan untuk melakukan pemeriksaan secara berkala guna menilai dan memantau kondisi perpipaan menggunakan metode inspeksi yang sesuai.

Penentuan CML yang tepat membantu menghasilkan data kondisi aset yang lebih representatif, mengevaluasi laju korosi, memperkirakan remaining life, serta mendukung penentuan prioritas dan interval inspeksi.

Sebaliknya, apabila lokasi pemantauan tidak sesuai dengan karakteristik kerusakan yang mungkin terjadi, hasil pengukuran dapat memberikan gambaran yang tidak lengkap mengenai kondisi aktual sistem.

1. Apa Itu Condition Monitoring Location (CML)?

Condition Monitoring Location (CML) adalah area tertentu pada sistem perpipaan yang ditetapkan untuk menjalani pemeriksaan berkala guna mengevaluasi kondisi material dan memantau perkembangan kerusakan.

Dalam praktiknya, CML dapat berupa bagian pipa lurus, elbow, tee, reducer, sambungan, atau komponen lain yang memiliki relevansi terhadap mekanisme kerusakan yang diperkirakan.

CML tidak selalu identik dengan satu titik pengukuran. Satu CML dapat memiliki beberapa examination point, yaitu titik-titik spesifik tempat pembacaan atau pemeriksaan dilakukan.

Sebagai contoh, satu area pada elbow dapat ditetapkan sebagai CML dengan beberapa titik pengukuran ketebalan untuk mengevaluasi kemungkinan penipisan dinding yang tidak merata.

Dalam terminologi inspeksi yang lebih lama, lokasi pemantauan ketebalan sering disebut Thickness Measurement Location (TML). Istilah CML memiliki cakupan lebih luas karena dapat mencakup pemeriksaan untuk berbagai jenis mekanisme kerusakan, tidak hanya kehilangan ketebalan.

2. Mengapa Penentuan CML Penting?

Penentuan CML merupakan bagian penting dari program inspeksi berbasis kondisi dan pengelolaan integritas aset.

Beberapa tujuan utamanya meliputi:

A. Memantau Perubahan Kondisi Material

Pengukuran berulang pada lokasi yang konsisten memungkinkan inspector membandingkan kondisi material dari satu periode inspeksi ke periode berikutnya.

Data tersebut dapat membantu mengidentifikasi penurunan ketebalan, perubahan kondisi, atau indikasi perkembangan kerusakan.

B. Mengevaluasi Corrosion Rate

Data ketebalan dari dua atau lebih periode pengukuran dapat digunakan untuk memperkirakan laju kehilangan ketebalan, apabila metode dan data yang tersedia sesuai untuk perhitungan tersebut.

Hasil evaluasi kemudian dapat digunakan untuk mendukung penilaian remaining life dan perencanaan inspeksi berikutnya.

C. Mengidentifikasi Area yang Rentan

Karakteristik aliran, geometri perpipaan, kondisi lingkungan, serta keberadaan fluida korosif dapat menyebabkan kerusakan terkonsentrasi pada lokasi tertentu.

CML membantu memastikan bahwa area yang berpotensi mengalami degradasi mendapatkan perhatian inspeksi yang sesuai.

D. Mendukung Keputusan Pemeliharaan

Data CML dapat digunakan bersama hasil penilaian risiko, kriteria ketebalan minimum, riwayat kerusakan, dan persyaratan teknis untuk menentukan apakah diperlukan pemeriksaan lanjutan, perbaikan, penggantian komponen, atau tindakan mitigasi lainnya.

3. Perbedaan CML dan Examination Point

CML dan examination point merupakan dua istilah yang saling berkaitan, tetapi memiliki pengertian berbeda.

CML adalah area yang ditetapkan untuk pemantauan kondisi, sedangkan examination point adalah titik spesifik di dalam area tersebut tempat pemeriksaan atau pengukuran dilakukan.

Contohnya, sebuah elbow pada sistem perpipaan ditetapkan sebagai satu CML. Pada elbow tersebut, pengukuran ketebalan dapat dilakukan di beberapa posisi, seperti sisi luar tikungan, sisi dalam tikungan, dan bagian lain yang dinilai relevan terhadap potensi kerusakan.

Dengan demikian, jumlah CML tidak selalu sama dengan jumlah pembacaan ketebalan yang dicatat.

Perbedaan ini penting ketika menyusun gambar inspeksi, membuat database pengukuran, dan membandingkan data historis.

4. Faktor yang Memengaruhi Pemilihan Lokasi CML

Pemilihan CML harus didasarkan pada pemahaman mengenai kondisi sistem dan mekanisme kerusakan yang diperkirakan.

A. Damage Mechanism

Jenis kerusakan yang diperkirakan menjadi pertimbangan utama dalam menentukan lokasi dan metode pemeriksaan.

Sebagai contoh:

• Internal corrosion memerlukan perhatian pada lokasi yang sesuai dengan karakteristik fluida dan lingkungan internal.
• Erosion-corrosion dapat memerlukan pemeriksaan tambahan pada area dengan kecepatan aliran tinggi atau turbulensi.
• Corrosion Under Insulation (CUI) memerlukan perhatian terhadap kondisi insulation, potensi masuknya air, dan kerentanan korosi eksternal.
• Cracking memerlukan metode dan cakupan pemeriksaan yang mampu mendeteksi retak, bukan sekadar pengukuran ketebalan.

Karena setiap mekanisme kerusakan mempunyai karakteristik berbeda, satu pendekatan pemilihan CML tidak dapat diterapkan secara seragam untuk seluruh kondisi.

B. Karakteristik Fluida dan Kondisi Operasi

Komposisi fluida, kandungan air, temperatur, tekanan, kecepatan aliran, dan kemungkinan terbentuknya fase cair dapat memengaruhi lokasi serta pola kerusakan.

Perubahan kondisi operasi juga dapat mengubah tingkat kerentanan suatu bagian perpipaan.

C. Geometri dan Konfigurasi Perpipaan

Perubahan arah aliran, perubahan diameter, percabangan, titik injeksi, serta pertemuan dua aliran dapat menciptakan kondisi lokal yang berbeda dari bagian pipa lurus.

Komponen tersebut perlu dievaluasi berdasarkan potensi mekanisme kerusakan yang relevan, bukan otomatis dianggap selalu lebih rentan pada semua jenis layanan.

D. Material dan Riwayat Kerusakan

Perbedaan material dapat memengaruhi ketahanan terhadap lingkungan operasi. Sementara itu, data inspeksi terdahulu dapat menunjukkan lokasi dengan kehilangan ketebalan lebih tinggi atau pola degradasi yang tidak merata.

Informasi tersebut dapat digunakan untuk mengevaluasi kebutuhan CML tambahan atau penyesuaian lokasi pemantauan.

E. Hasil Risk Based Inspection (RBI)

Hasil RBI dapat membantu menentukan prioritas pemeriksaan dengan mempertimbangkan kemungkinan kegagalan dan konsekuensinya.

Area dengan risiko lebih tinggi mungkin memerlukan cakupan pemeriksaan lebih luas atau interval pemantauan lebih pendek, sesuai hasil evaluasi engineering dan persyaratan yang berlaku.

5. Area yang Perlu Dipertimbangkan dalam Penentuan CML

Tidak semua lokasi berikut harus ditetapkan sebagai CML pada setiap sistem. Pemilihannya harus mempertimbangkan mekanisme kerusakan yang kredibel, kondisi operasi, dan tujuan pemeriksaan.

A. Elbow dan Perubahan Arah Aliran

Elbow dapat mengalami kondisi aliran yang berbeda dari pipa lurus. Dalam layanan tertentu, turbulensi, impingement, atau distribusi partikel dapat meningkatkan kemungkinan erosion-corrosion.

Pemeriksaan perlu mempertimbangkan bagian elbow yang paling relevan terhadap pola kerusakan yang diperkirakan.

B. Tee, Reducer, dan Komponen Perubahan Geometri

Komponen ini dapat mengalami perubahan kecepatan, distribusi aliran, atau pencampuran fluida.

Lokasi pemeriksaan perlu ditentukan berdasarkan konfigurasi sistem dan potensi kerusakan lokal.

C. Injection Point dan Mixing Point

Titik injeksi bahan kimia atau pertemuan aliran dengan komposisi berbeda dapat menciptakan lingkungan lokal yang lebih agresif apabila pencampuran tidak merata atau bahan yang diinjeksikan bersifat korosif terhadap material.

Evaluasi dapat mencakup lokasi injeksi, area impingement, bagian downstream, serta area lain sesuai karakteristik sistem.

D. Dead Leg

Dead leg merupakan bagian perpipaan dengan aliran sangat rendah atau tidak ada aliran dalam kondisi tertentu.

Lokasi ini dapat memungkinkan akumulasi air, endapan, atau kontaminan sehingga meningkatkan kerentanan terhadap mekanisme kerusakan tertentu.

E. Pipe Support dan Contact Point

Area kontak antara pipa dan penyangga dapat menahan kelembapan atau endapan dan menimbulkan risiko korosi eksternal, fretting, maupun kerusakan mekanis.

Pemeriksaan perlu mempertimbangkan kondisi permukaan, sistem coating, drainase, dan akses untuk inspeksi.

F. Area di Bawah Insulation

Pada sistem yang mengalami Corrosion Under Insulation, pemilihan lokasi pemeriksaan perlu mempertimbangkan kondisi insulation, potensi masuknya air, temperatur operasi, dan kerentanan lapisan pelindung.

Metode pemeriksaan harus sesuai dengan tujuan evaluasi dan kondisi lapangan.

G. Soil-to-Air Interface

Peralihan pipa dari kondisi tertanam atau tertutup material ke lingkungan terbuka dapat menjadi area yang memerlukan perhatian terhadap korosi eksternal.

Penentuan cakupan pemeriksaan perlu mempertimbangkan kondisi coating, kelembapan, drainase, dan karakteristik lingkungan.

H. Pipa Lurus

Pipa lurus tidak boleh diabaikan hanya karena tidak memiliki perubahan geometri.

Pada mekanisme kerusakan tertentu, kehilangan ketebalan dapat terjadi pada bagian pipa lurus dan tidak selalu terwakili oleh pengukuran pada elbow atau fitting.

Karena itu, distribusi CML perlu mencakup lokasi yang dapat memberikan gambaran representatif mengenai kondisi circuit.

6. Bagaimana Menentukan Jumlah CML?

Tidak ada satu jumlah CML yang otomatis sesuai untuk seluruh sistem perpipaan.

Jumlah dan distribusi CML perlu ditentukan berdasarkan kondisi spesifik setiap circuit, termasuk:

1. Jenis dan tingkat kerentanan terhadap damage mechanism.
2. Panjang, konfigurasi, dan kompleksitas sistem.
3. Variasi kondisi operasi dan karakteristik fluida.
4. Riwayat inspeksi serta pola kehilangan ketebalan.
5. Tingkat risiko dan konsekuensi kegagalan.
6. Ketidakpastian data dan kemampuan metode pemeriksaan.
7. Persyaratan standar, prosedur, serta evaluasi engineering yang berlaku.

Circuit dengan korosi relatif seragam mungkin dapat dipantau menggunakan lokasi yang lebih tersebar secara representatif. Sebaliknya, circuit dengan potensi korosi lokal atau variasi kondisi yang signifikan mungkin membutuhkan lebih banyak lokasi pemeriksaan dan pengukuran yang lebih rapat.

Penentuan jumlah CML juga harus mempertimbangkan kemampuan data yang dihasilkan untuk mendeteksi kerusakan yang relevan. Terlalu sedikit lokasi dapat membuat area kritis tidak terwakili, sedangkan terlalu banyak lokasi tanpa dasar teknis dapat meningkatkan biaya dan beban pengelolaan data tanpa memberikan manfaat sebanding.

7. Metode Pemeriksaan pada CML

Metode yang digunakan harus disesuaikan dengan jenis kerusakan yang hendak dideteksi.

A. Ultrasonic Thickness Measurement

Ultrasonic Testing (UT) digunakan untuk mengukur ketebalan dinding material dari sisi yang dapat diakses, sesuai kondisi permukaan dan karakteristik material.

Metode ini banyak digunakan untuk memantau kehilangan ketebalan akibat korosi atau erosi. Pada area yang berpotensi mengalami penipisan lokal, pemindaian atau pengukuran pada beberapa titik dapat diperlukan untuk menemukan bagian tertipis.

B. Ultrasonic Thickness Mapping

Thickness mapping melibatkan pengukuran ketebalan pada sejumlah titik yang tersusun dalam pola tertentu atau melalui pemindaian.

Pendekatan ini dapat membantu menggambarkan distribusi penipisan dan mengidentifikasi area tipis yang mungkin tidak terdeteksi melalui pembacaan tunggal.

C. Radiographic Testing

Radiographic Testing (RT), termasuk teknik profile radiography pada aplikasi yang sesuai, dapat digunakan untuk mengevaluasi kondisi tertentu pada dinding perpipaan.

Pemilihan teknik harus mempertimbangkan konfigurasi komponen, jenis kerusakan, akses, kualitas hasil yang dibutuhkan, serta persyaratan keselamatan radiasi.

D. Metode NDT untuk Kerusakan Spesifik

Apabila ancaman utamanya berupa cracking, metode seperti ultrasonic testing khusus, penetrant testing, magnetic particle testing, atau teknik lain dapat dipertimbangkan sesuai material, orientasi retak, geometri, dan kemampuan deteksi.

Pengukuran ketebalan saja tidak cukup untuk menyingkirkan kemungkinan retak atau bentuk kerusakan lain yang tidak menyebabkan kehilangan ketebalan secara signifikan.

8. Pentingnya Konsistensi Lokasi dan Data Pengukuran

Agar data dapat dibandingkan secara andal, lokasi CML dan examination point perlu diidentifikasi serta didokumentasikan dengan jelas.

Beberapa praktik yang perlu diterapkan meliputi:

• Memberikan identitas unik pada setiap CML.
• Menandai lokasi pada gambar inspeksi atau sistem dokumentasi yang sesuai.
• Mencatat posisi dan orientasi titik pengukuran.
• Mencatat tanggal, metode pemeriksaan, alat, dan hasil pengukuran.
• Mendokumentasikan kondisi permukaan serta keterbatasan pemeriksaan.
• Meninjau konsistensi teknik dan ketidakpastian pengukuran ketika membandingkan data.

Pengukuran pada lokasi yang berbeda dapat menghasilkan nilai ketebalan yang berbeda karena kondisi korosi tidak selalu seragam. Karena itu, perbandingan antarperiode perlu memastikan bahwa data benar-benar mewakili lokasi dan karakteristik yang sebanding.

Jika lokasi harus dipindahkan atau metode pengukuran berubah, alasan dan dampaknya terhadap interpretasi data perlu dicatat.

9. Hubungan CML dengan Corrosion Rate

Data ketebalan pada CML dapat digunakan untuk menghitung perkiraan corrosion rate apabila tersedia data historis yang memadai dan dapat dibandingkan.

Untuk contoh kehilangan ketebalan yang relatif seragam, corrosion rate dapat dihitung menggunakan persamaan sederhana:

Corrosion Rate = (Ketebalan awal − Ketebalan akhir) / Selang waktu

Apabila ketebalan dinyatakan dalam milimeter dan waktu dalam tahun, hasilnya dinyatakan dalam mm/tahun.

Contoh perhitungan

Misalkan hasil pengukuran pada lokasi yang sama menunjukkan:

• Ketebalan pada inspeksi pertama: 8,0 mm
• Ketebalan pada inspeksi berikutnya: 7,6 mm
• Selang waktu: 2 tahun

Maka perkiraan laju kehilangan ketebalannya adalah:

Corrosion Rate = (8,0 − 7,6) / 2

Corrosion Rate = 0,20 mm/tahun

Angka tersebut merupakan contoh ilustratif, bukan nilai batas aman untuk semua sistem.

Interpretasi hasil harus mempertimbangkan ketidakpastian pengukuran, kemungkinan variasi ketebalan awal, perubahan metode pemeriksaan, dan pola kerusakan lokal. Nilai rata-rata dari dua pengukuran juga tidak selalu menggambarkan laju korosi aktual pada seluruh circuit.

Apabila terdapat indikasi penipisan lokal, diperlukan pemeriksaan yang sesuai untuk mengevaluasi ketebalan minimum dan distribusi kerusakan.

10. Hubungan CML dengan Remaining Life

Remaining life merupakan perkiraan sisa waktu sebelum komponen mencapai batas ketebalan yang ditetapkan, berdasarkan asumsi dan metode evaluasi yang digunakan.

Untuk kasus kehilangan ketebalan yang relatif seragam, perkiraan sederhana dapat ditulis sebagai:

Remaining Life = (Ketebalan aktual − Ketebalan minimum yang dipersyaratkan) / Corrosion Rate

Misalkan ketebalan aktual sebesar 7,6 mm, ketebalan minimum yang dipersyaratkan sebesar 5,6 mm, dan corrosion rate sebesar 0,20 mm/tahun.

Remaining Life = (7,6 − 5,6) / 0,20

Remaining Life = 10 tahun.

Hasil ini hanya ilustrasi matematis dan bukan jaminan bahwa pipa aman untuk dioperasikan selama 10 tahun.

Perkiraan tersebut tidak secara otomatis memperhitungkan korosi lokal, cracking, perubahan kondisi operasi, ketidakpastian pengukuran, maupun faktor lain yang dapat memengaruhi integritas. Evaluasi aktual harus mengikuti kode, standar, kriteria penerimaan, dan penilaian engineering yang relevan.

Remaining life juga tidak boleh digunakan sendirian untuk menentukan interval inspeksi. Penentuan interval harus mempertimbangkan persyaratan yang berlaku, risiko, mekanisme kerusakan, serta kondisi aktual aset.

11. Hubungan CML dengan Corrosion Circuit dan Circuitization

Corrosion circuit dan CML memiliki fungsi yang saling melengkapi.

Corrosion circuit mengelompokkan bagian sistem yang memiliki karakteristik proses, material, dan ancaman kerusakan yang relevan untuk dievaluasi bersama.

Setelah circuit ditetapkan, CML dipilih untuk memperoleh data kondisi pada lokasi yang sesuai dengan potensi mekanisme kerusakan di dalam circuit tersebut.

Hubungan sederhananya adalah:

Corrosion Circuit → Identifikasi Damage Mechanism → Penentuan CML → Pemeriksaan → Analisis Data → Evaluasi Integritas

Circuitization membantu menentukan batas dan konteks evaluasi, sedangkan CML membantu menentukan lokasi pengambilan data kondisi.

Satu circuit dapat memiliki beberapa CML dengan karakteristik berbeda. Data dari setiap lokasi perlu dianalisis sesuai mekanisme kerusakan yang relevan dan tidak boleh langsung dianggap mewakili seluruh bagian circuit tanpa dasar teknis.

12. Hubungan CML dengan Risk Based Inspection (RBI)

Risk Based Inspection (RBI) menggunakan pendekatan risiko untuk membantu menentukan prioritas dan strategi inspeksi.

CML menyediakan salah satu sumber data kondisi yang dapat digunakan untuk mendukung evaluasi tersebut. Hasil pengukuran ketebalan, tren corrosion rate, riwayat kerusakan, dan temuan inspeksi dapat membantu memperbarui pemahaman mengenai kondisi aset.

Namun, CML bukan pengganti RBI.

RBI mempertimbangkan kemungkinan kegagalan dan konsekuensinya, sedangkan CML merupakan bagian dari strategi pemeriksaan serta pemantauan kondisi.

Keduanya dapat digunakan secara terpadu untuk mendukung keputusan inspeksi yang lebih terarah.

13. Kesalahan Umum dalam Penentuan CML

Beberapa kesalahan yang perlu dihindari adalah:

A. Memilih Lokasi Hanya karena Mudah Diakses

Lokasi yang mudah dijangkau belum tentu merupakan lokasi yang paling relevan terhadap mekanisme kerusakan.

B. Terlalu Mengandalkan Elbow dan Fitting

Walaupun perubahan geometri dapat menjadi lokasi penting pada layanan tertentu, kerusakan juga dapat terjadi pada pipa lurus. Distribusi CML harus mengikuti karakteristik kerusakan yang diperkirakan.

C. Menggunakan Satu Titik untuk Mewakili Area yang Luas

Satu pembacaan ketebalan mungkin tidak cukup untuk menggambarkan penipisan lokal atau distribusi kerusakan yang tidak merata.

D. Tidak Menjaga Konsistensi Pengukuran

Perubahan lokasi, orientasi, teknik, atau kondisi permukaan dapat memengaruhi keterbandingan data antarperiode.

E. Menganggap Semua Mekanisme Kerusakan Dapat Dipantau dengan UT Thickness

UT thickness berguna untuk evaluasi kehilangan ketebalan, tetapi tidak selalu memadai untuk mendeteksi cracking atau mekanisme kerusakan lain.

F. Tidak Memperbarui Strategi Inspeksi

Perubahan kondisi proses, temuan kerusakan baru, atau perubahan pola degradasi dapat menjadi alasan untuk mengevaluasi kembali lokasi dan cakupan pemeriksaan.

14. Tahapan Implementasi CML

Implementasi CML dapat dilakukan melalui tahapan berikut:

1. Kumpulkan data sistem. Tinjau P&ID, line list, spesifikasi material, data operasi, serta riwayat inspeksi.
2. Identifikasi damage mechanism. Tentukan mekanisme kerusakan yang kredibel berdasarkan kondisi layanan dan data yang tersedia.
3. Tinjau corrosion circuit. Pastikan batas circuit dan karakteristik sistem telah dipahami.
4. Pilih lokasi CML. Tentukan area pemantauan berdasarkan mekanisme kerusakan, konfigurasi, riwayat degradasi, dan risiko.
5. Tentukan metode pemeriksaan. Pilih metode NDT yang sesuai dengan jenis kerusakan dan kebutuhan evaluasi.
6. Dokumentasikan lokasi. Tetapkan identitas CML dan examination point pada gambar atau database inspeksi.
7. Lakukan pemeriksaan dan analisis. Catat hasil, bandingkan data historis, dan evaluasi perubahan kondisi.
8. Tinjau kembali program inspeksi. Sesuaikan lokasi, cakupan, metode, dan interval berdasarkan temuan serta hasil evaluasi engineering.

Pelaksanaan tahapan tersebut harus melibatkan personel yang kompeten dan mengikuti prosedur serta standar yang berlaku di fasilitas terkait.

Kesimpulan

Condition Monitoring Location (CML) merupakan elemen penting dalam strategi inspeksi perpipaan karena menyediakan lokasi yang terencana untuk memantau kondisi material dan perkembangan kerusakan selama operasi.

Penentuan CML yang tepat harus mempertimbangkan damage mechanism, karakteristik fluida, kondisi operasi, geometri perpipaan, material, riwayat inspeksi, dan hasil penilaian risiko.

CML juga perlu dibedakan dari examination point: satu CML dapat mencakup beberapa titik pemeriksaan. Dokumentasi lokasi yang konsisten membantu meningkatkan keterbandingan data, sedangkan pemilihan metode pemeriksaan yang sesuai membantu memastikan bahwa mekanisme kerusakan yang relevan dapat dievaluasi.

Ketika diintegrasikan dengan corrosion circuit, corrosion monitoring, dan RBI, CML dapat mendukung analisis corrosion rate, evaluasi remaining life, serta perencanaan inspeksi yang lebih terarah.

Pada akhirnya, tujuan CML bukan sekadar menentukan titik pengukuran, melainkan memperoleh data yang cukup relevan dan andal untuk mendukung keputusan pengelolaan integritas aset.

Referensi

1. American Petroleum Institute (API). API 570: Piping Inspection Code—In-service Inspection, Rating, Repair, and Alteration of Piping Systems. Gunakan edisi dan addendum yang berlaku di fasilitas terkait.
2. American Petroleum Institute (API). API Recommended Practice 574: Inspection Practices for Piping System Components. Gunakan edisi yang berlaku.
3. American Petroleum Institute (API). API Recommended Practice 571: Damage Mechanisms Affecting Fixed Equipment in the Refining Industry. Gunakan edisi yang berlaku.
4. U.S. Chemical Safety and Hazard Investigation Board (CSB). Chevron Richmond Refinery Investigation Report. 2015. https://www.csb.gov/
5. Occupational Safety and Health Administration (OSHA). Process Safety Management for Petroleum Refineries. https://www.osha.gov/
