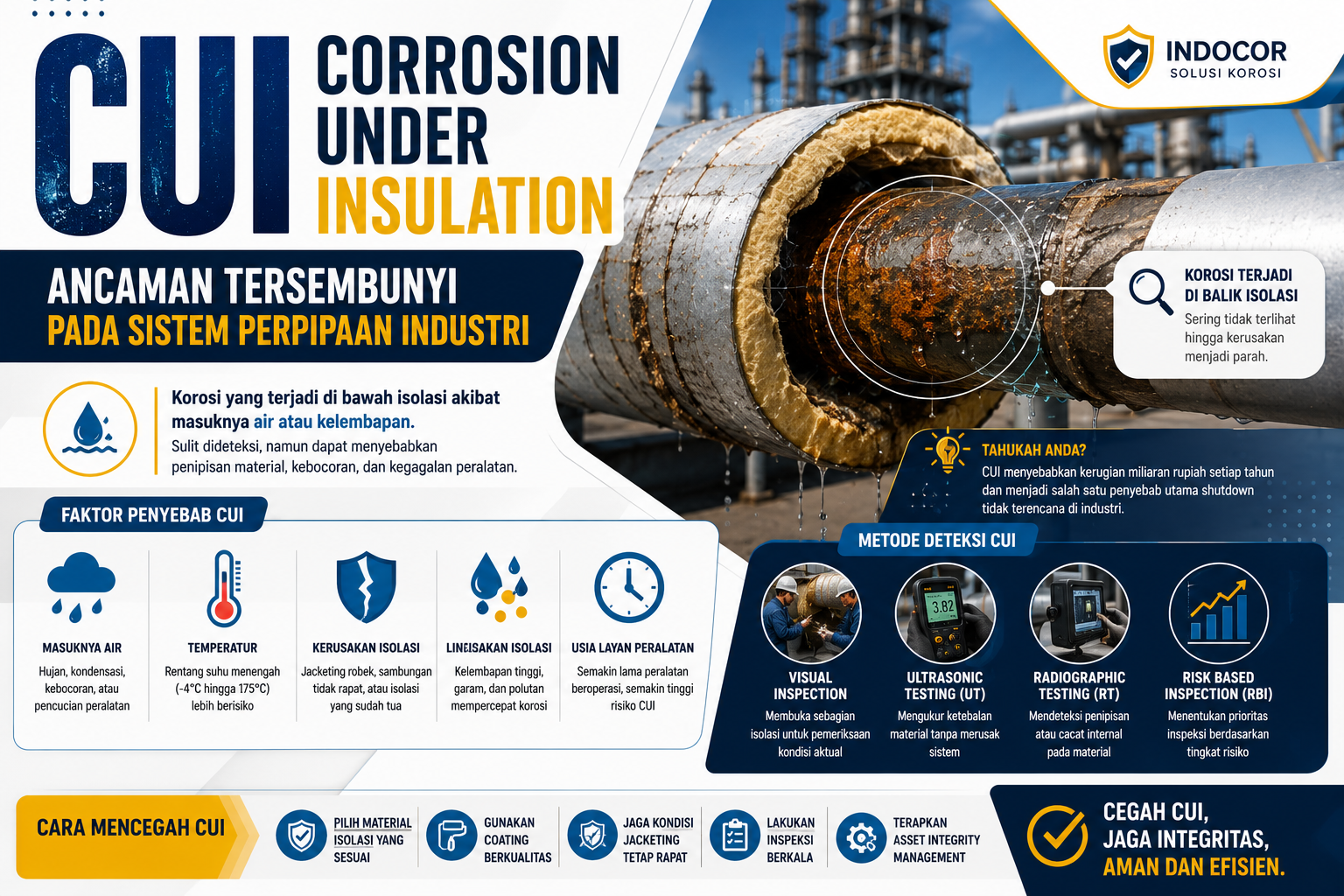

Corrosion Under Insulation (CUI): Ancaman Tersembunyi pada Sistem Perpipaan Industri
Dalam sistem perpipaan dan peralatan industri, penggunaan isolasi (insulation) bertujuan untuk menjaga temperatur operasi, meningkatkan efisiensi energi, serta melindungi pekerja dari permukaan bersuhu tinggi atau rendah. Namun, di balik manfaat tersebut terdapat salah satu mekanisme korosi yang sulit dideteksi, yaitu Corrosion Under Insulation (CUI).
CUI merupakan korosi yang terjadi pada permukaan logam yang tertutup oleh material isolasi akibat masuknya air atau kelembapan. Karena kerusakan terjadi di balik lapisan isolasi, CUI sering kali tidak terlihat hingga menyebabkan penipisan material, kebocoran, bahkan kegagalan peralatan.
Di berbagai sektor industri seperti minyak dan gas, petrokimia, pembangkit listrik, dan kilang, CUI menjadi salah satu penyebab utama kerusakan pada pipa dan bejana tekan.
1. Apa Itu Corrosion Under Insulation (CUI)?
Corrosion Under Insulation (CUI) adalah proses korosi yang terjadi pada permukaan logam yang tertutup sistem isolasi akibat adanya air atau kelembapan yang terperangkap di antara logam dan material isolasi. Air dapat masuk melalui:
kerusakan cladding atau jacketing,
sambungan isolasi yang tidak rapat,
retakan pada lapisan pelindung,
kondensasi, atau paparan hujan.
Karena posisi korosi tersembunyi, CUI sering disebut sebagai hidden corrosion.2. Mengapa CUI Berbahaya?
Berbeda dengan korosi yang terlihat secara langsung, CUI berkembang tanpa tanda-tanda yang jelas pada permukaan luar isolasi.
Akibatnya: penipisan material tidak terdeteksi,
kebocoran terjadi secara tiba-tiba,
biaya perbaikan meningkat,
risiko penghentian operasi (shutdown) bertambah, dan keselamatan kerja dapat terganggu.
Oleh karena itu, CUI menjadi salah satu fokus utama dalam Asset Integrity Management (AIM).3. Faktor Penyebab CUI
Beberapa faktor yang dapat meningkatkan risiko CUI antara lain:a. Masuknya Air
Air merupakan penyebab utama terjadinya CUI.
Sumber air dapat berasal dari:
hujan, pencucian peralatan,
kebocoran proses, atau kondensasi.b. Temperatur Operasi
CUI umumnya lebih sering terjadi pada peralatan yang beroperasi pada temperatur menengah, yaitu sekitar −4°C hingga 175°C. Pada rentang temperatur tersebut, air lebih mudah bertahan di bawah isolasi dan memicu proses korosi.c. Kerusakan Sistem Isolasi
Isolasi yang sudah tua atau rusak memudahkan air masuk ke permukaan logam.
Kerusakan dapat berupa:
sambungan terbuka, retak,
atau pelindung luar yang mengalami deformasi.d. Lingkungan Korosif
Lingkungan pesisir, kawasan industri, dan daerah dengan kelembapan tinggi memiliki risiko CUI yang lebih besar karena kandungan garam dan polutan dapat mempercepat korosi.4. Peralatan yang Rentan Mengalami CUI
CUI dapat terjadi pada berbagai jenis peralatan industri, antara lain: sistem perpipaan, pressure vessel, heat exchanger,
storage tank, kolom proses,
dan peralatan dengan sistem isolasi termal.
Semakin lama usia isolasi, semakin besar pula potensi terjadinya CUI apabila tidak dilakukan inspeksi secara berkala.5. Bagaimana CUI Dideteksi?
Karena terjadi di balik isolasi, deteksi CUI memerlukan metode inspeksi khusus.
Beberapa metode yang umum digunakan meliputi:Visual Inspection
Dilakukan dengan membuka sebagian isolasi pada area yang dicurigai mengalami kerusakan.Ultrasonic Thickness Measurement (UT)
Digunakan untuk mengukur ketebalan material tanpa merusak seluruh sistem perpipaan.Radiographic Testing (RT)
Membantu mendeteksi penipisan material pada area tertentu.Risk Based Inspection (RBI)
Digunakan untuk menentukan area prioritas inspeksi berdasarkan tingkat risiko.
Kombinasi beberapa metode inspeksi akan memberikan hasil evaluasi yang lebih akurat.6. Cara Mencegah Corrosion Under Insulation
Pencegahan CUI memerlukan pendekatan yang terintegrasi.
Beberapa langkah yang dapat dilakukan meliputi:
Memilih Material Isolasi yang Sesuai
Material isolasi harus memiliki ketahanan terhadap kelembapan dan kondisi lingkungan operasi.Menggunakan Coating Berkualitas
Pelapisan anti korosi pada permukaan logam sebelum pemasangan isolasi dapat memberikan perlindungan tambahan.
Menjaga Kondisi Jacketing Pelindung luar (jacketing) harus tetap rapat agar air tidak mudah masuk ke dalam sistem isolasi.
Melakukan Inspeksi Berkala.Pemeriksaan rutin membantu mendeteksi kerusakan sebelum berkembang menjadi kegagalan yang lebih serius.
Menerapkan Asset Integrity Management
Pengelolaan integritas aset yang baik memungkinkan identifikasi area berisiko tinggi melalui monitoring, inspeksi, dan Risk Based Inspection.7. Hubungan CUI dengan Asset Integrity Management
Dalam sistem Asset Integrity Management, CUI termasuk salah satu mekanisme degradasi yang perlu dipantau secara khusus.
Data hasil inspeksi CUI dapat digunakan untuk:
menentukan jadwal maintenance,
mendukung Remaining Life Assessment (RLA),
menjadi dasar Fitness For Service (FFS),
serta memperbarui analisis Risk Based Inspection (RBI).
Dengan demikian, pengendalian CUI berkontribusi terhadap peningkatan keandalan dan keselamatan fasilitas industri.Kesimpulan
Corrosion Under Insulation (CUI) merupakan salah satu bentuk korosi yang paling sulit dideteksi karena terjadi di balik sistem isolasi.
Masuknya air, kondisi lingkungan, temperatur operasi, dan kerusakan isolasi menjadi faktor utama penyebab CUI.
Melalui pemilihan material yang tepat, penggunaan coating, inspeksi berkala, serta penerapan Asset Integrity Management, risiko CUI dapat dikurangi sehingga umur pakai peralatan menjadi lebih panjang dan keselamatan operasional tetap terjaga.Referensi
Badan Riset dan Inovasi Nasional (BRIN). Publikasi mengenai korosi industri, degradasi material, dan pengendalian korosi.
Badan Standardisasi Nasional (BSN). SNI ISO 55001:2019 Sistem Manajemen Aset – Persyaratan.
Jurnal Teknik ITS. Kajian mekanisme korosi pada sistem perpipaan industri dan strategi inspeksi berbasis risiko.
Jurnal Teknik Mesin Universitas Diponegoro. Penelitian mengenai inspeksi ketebalan material dan evaluasi korosi pada fasilitas industri.
Jurnal Politeknik Negeri Bandung. Studi penerapan Non-Destructive Testing (NDT) untuk deteksi korosi pada sistem perpipaan.
Kementerian Energi dan Sumber Daya Mineral (KESDM). Pedoman pengelolaan integritas fasilitas minyak dan gas bumi.
